高效機房
更新時間：2021-12-22 09:08:21 字號：T|T
延伸閱讀：高效機房簡介及意義
高能效空調系統綜合解決方案——高效機房

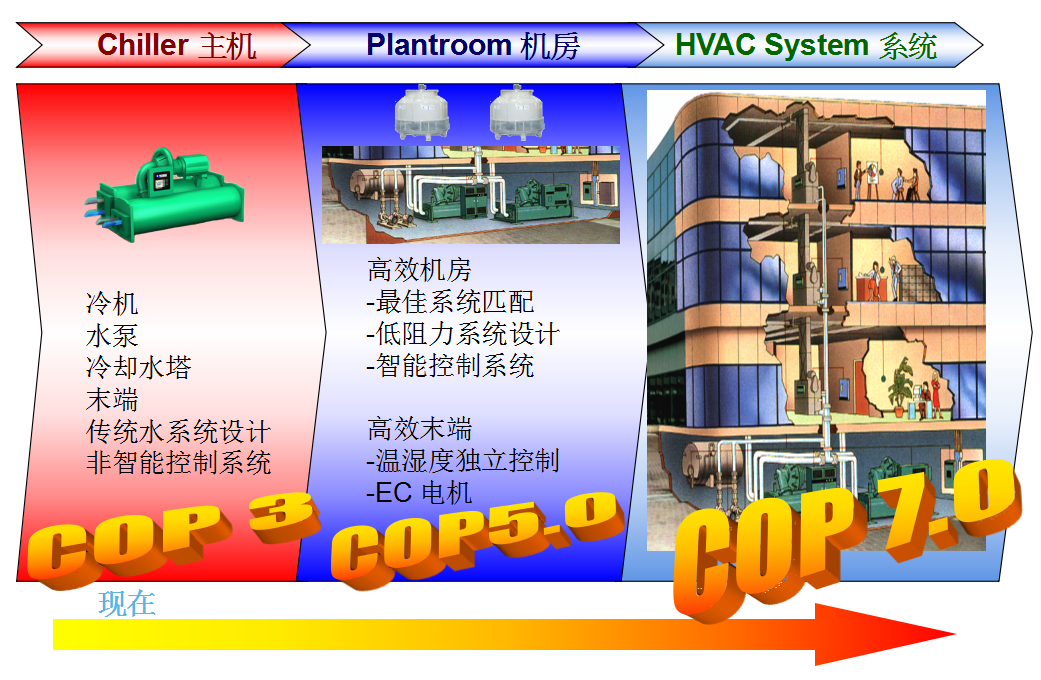

高效機房的定義與具體介紹 SCOP system coefficient of performance

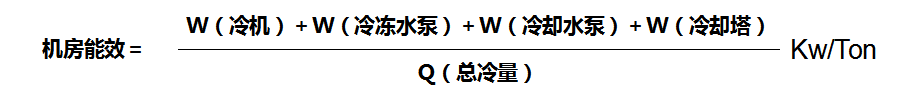

評價冷水機房是否真正節能，采用“冷水機房全年綜合能效”，也即

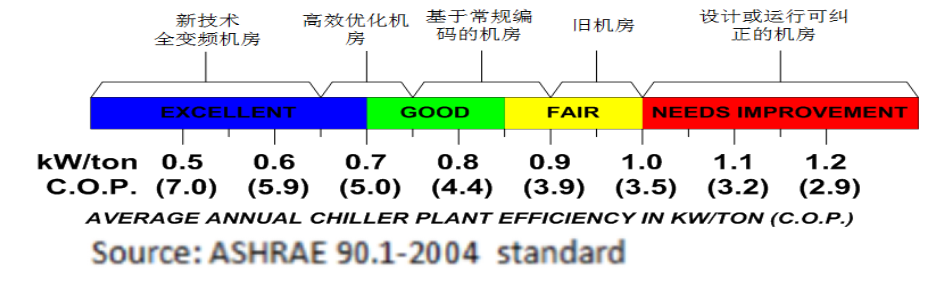

根據美國采暖、制冷與空調工程師學會（ASHRAE）提出的標準，“冷水機房全年綜合能效”在COP5.0 （0.7kw/ton)） 上的為高效能機房，綜合能效在1.0 kW/ton以上的為需要改造的機房。目前國內大部分機房能效都在COP 3.5(1.0 kW/ton) 以上。

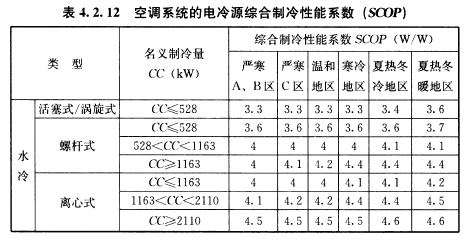

GB50189機房整體COP
高效機房設計原則
合理的負荷預估及機房全年整體能效預估計算主機能效比高
主機蒸發器、冷凝器水阻小
主機流量變化范圍大，變化率高，快速適應變流量工況
優化冷凍水泵、冷卻水泵選型參數，水泵揚程合理，嚴格審核泵頭及電機效率
優化冷卻塔選型參數，合理配置與項目情況所匹配的冷卻塔容量
大廈空調系統節能潛力
空調系統綜合節能改造方案

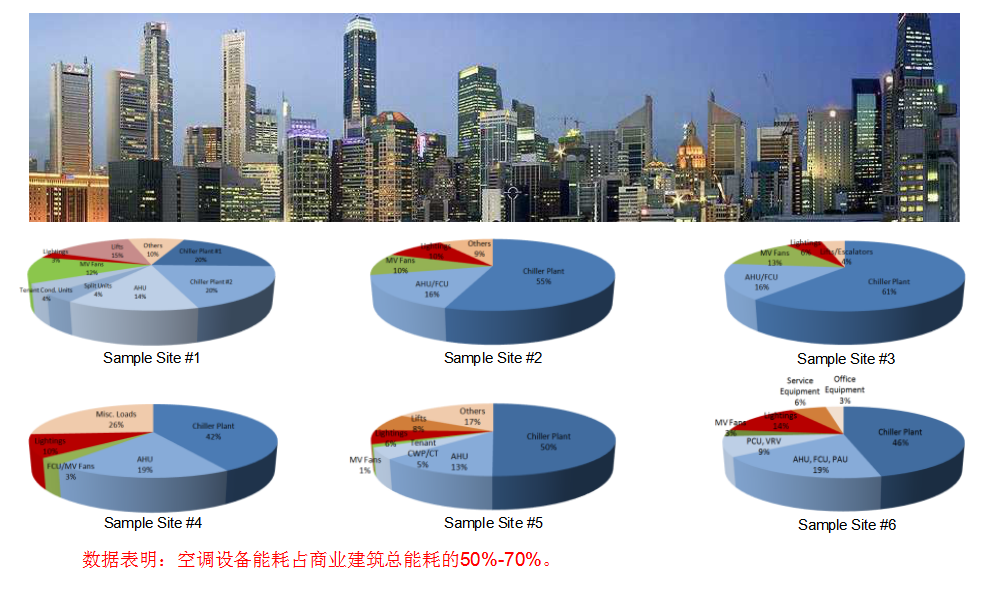

建筑能耗現狀分析——典型商業建筑能耗占比
制冷機房現存問題
大多數現有主機容量是峰值需求的2倍以上
水泵流量、揚程都過于保守，使得功率過大
由于不良的運行與維護導致了制冷機房不斷的效率下降
以至于機房整體能耗高、空調機房運行費用遠超于設計情況、出水溫度過高時室內舒適度達不到要求。
決定機房效率的因素
設備性能、系統匹配、運行維護管理

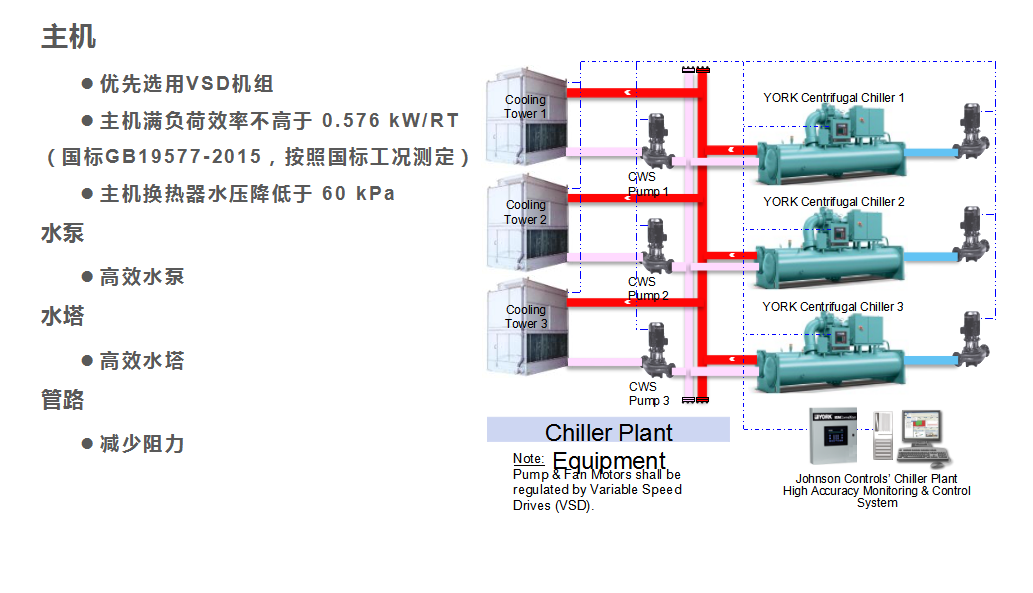

高效設備與管路優化

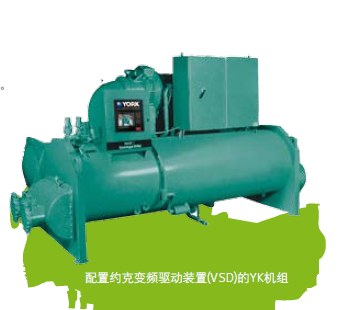

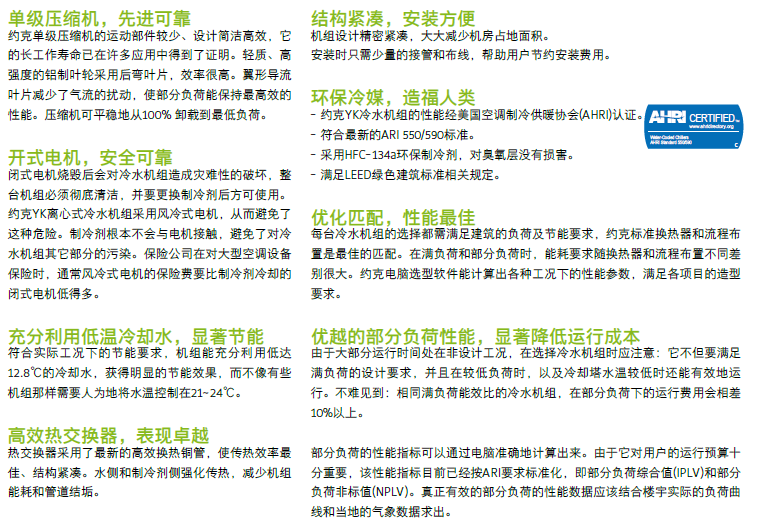

高效離心機組——YK

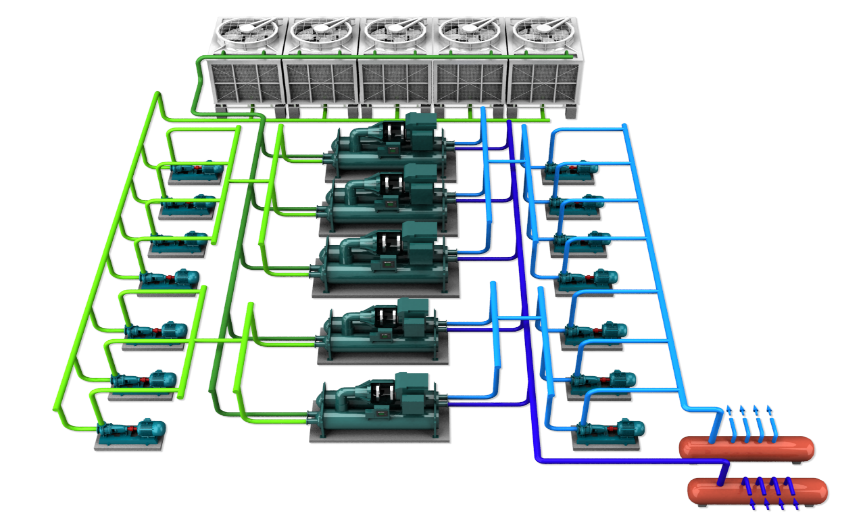

常規機房3D布置圖

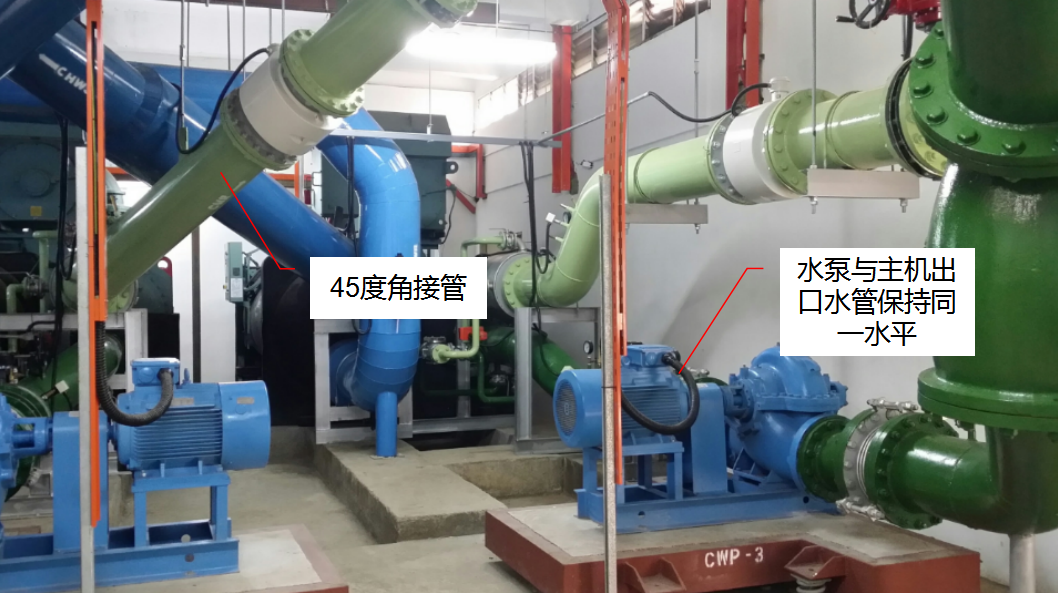

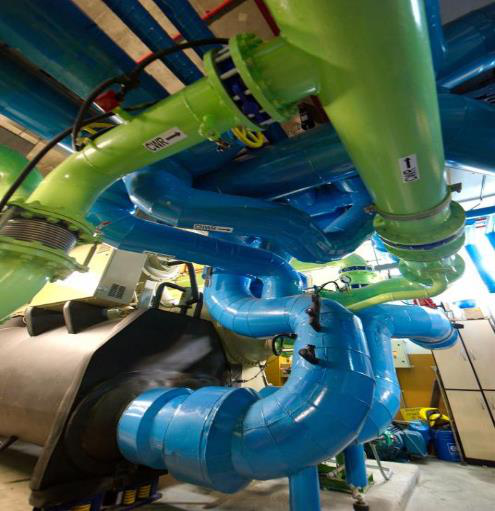

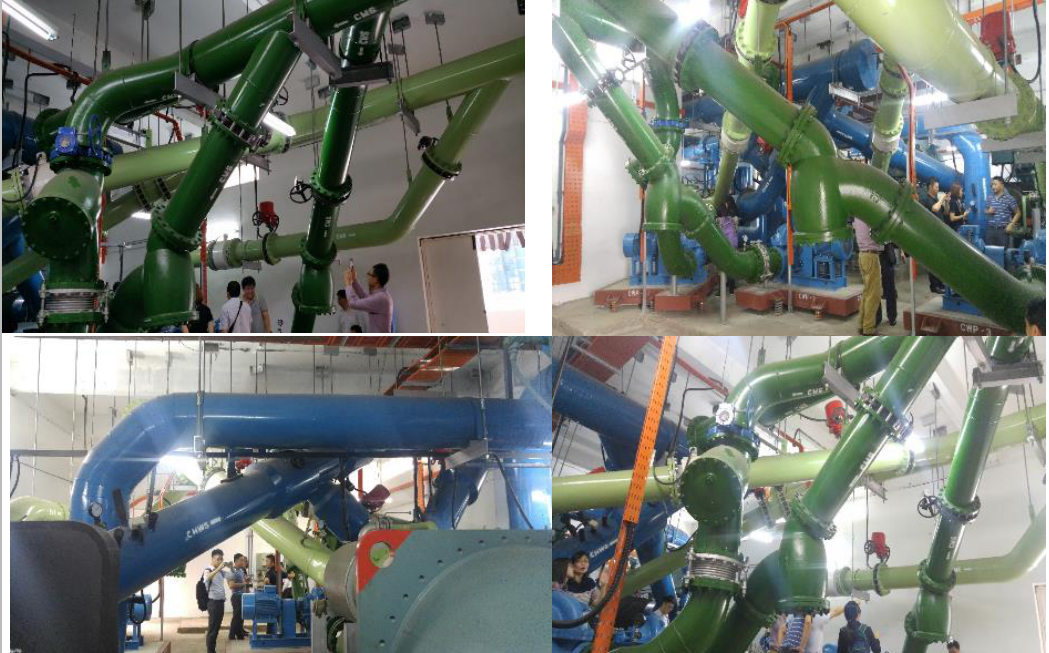

常規機房管路

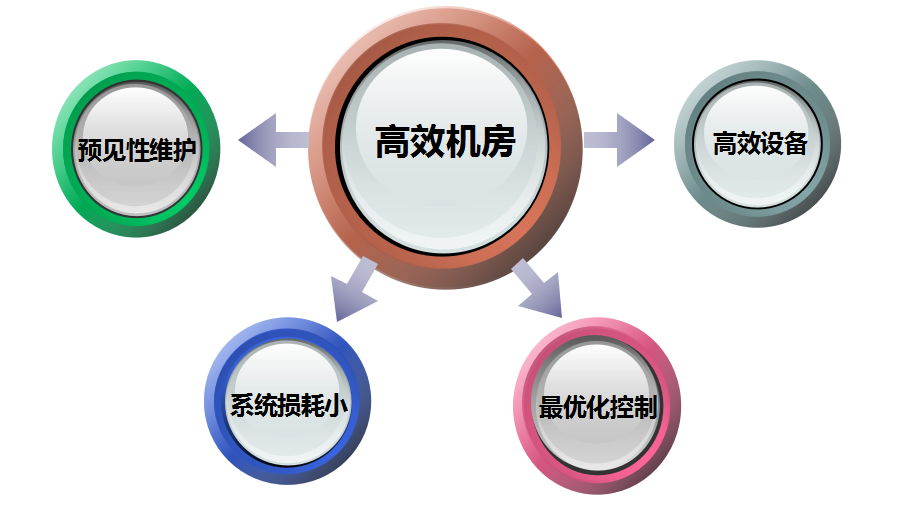

高效機房要點總結
定期對傳感器進行標定，做好水處理，冷機可以加裝一些在線清洗裝置。
主機效率一般要求高于0.55 KW/RT（COP=6.4），水泵配有IE3電機和變頻控制，冷塔的冷幅2℃左右。
準確計算系統負荷分布，減少閥門、彎頭的使用，減小系統的沿程阻力和局部阻力，不同溫度要求的系統獨立供應，做好風平衡與水平衡
準確計算系統負荷分布，減少閥門、彎頭的使用，減小系統的沿程阻力和局部阻力，不同溫度要求的系統獨立供應，做好風平衡與水平衡
高精度傳感器，控制邏輯合理，保證主機和水泵長期穩定運行在高效率區，優先啟用高效設備和高效系統（如Free Cooling）

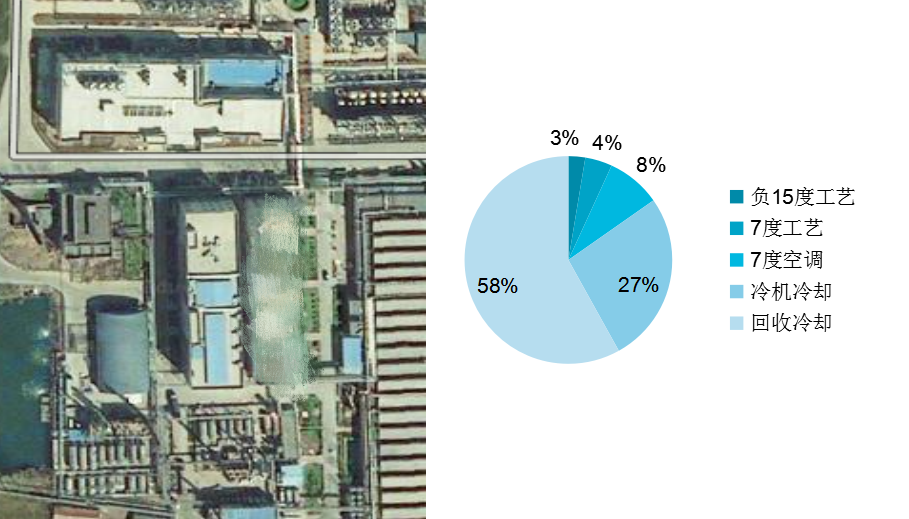

高效機房應用案例——藥廠
系統概述：
7度工藝用水系統，為開式循環系統，儲罐-泵-使用點-機組循環，機組配置如下：一臺210萬大卡機組、兩臺雙工況冰蓄冷機組。
7度空調水系統，為閉式循環系統，機組配置：兩臺210萬大卡標準空調主機。
-15度制冷機組工藝用冷，機組配置：65萬大卡機組兩臺，一用一備。
7度工藝水冬季免費制冷系統。
動力循環水系統：3臺900m³/h橫流冷卻塔，28度濕球，37/32進出水溫度，滿足動力車間現有有制冷機組循環水量。
回收循環水系統：6臺700 m³/h橫流冷卻塔，28度濕球，39/32進出水溫度，滿足回收日常使用量，還富裕一個冷卻塔的處理量。
建設要求：
從以下幾個方面打造國內一流的超高性能機房能效要求： 系統全年運行達到超高能效水平

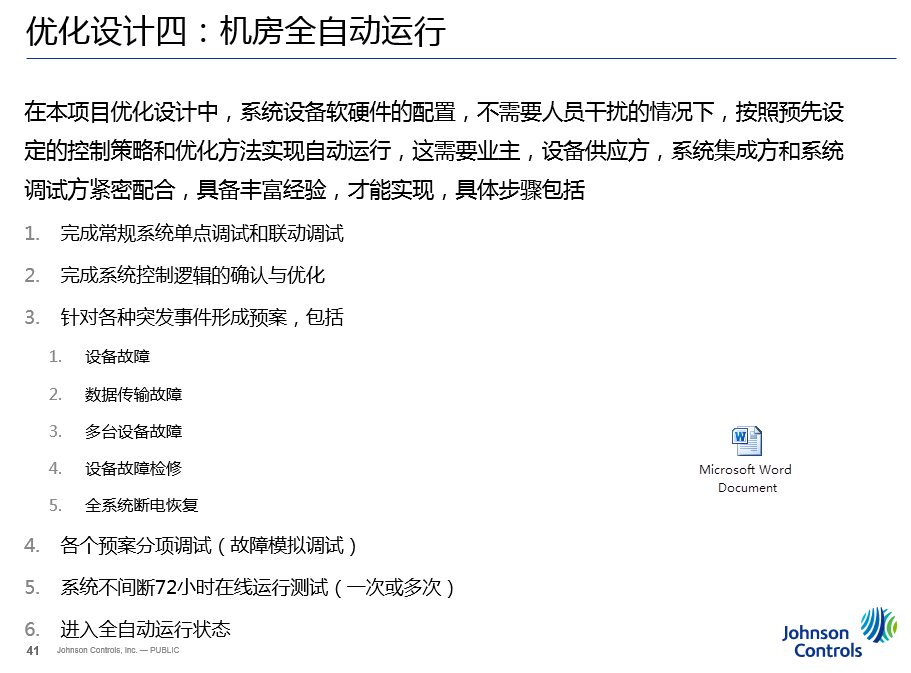

運行要求： 預置控制邏輯，實現無人值守運行
運行管理要求：實現系統遠程管理，運行監測和系統診斷
能源管理要求：功能先進的機房能源管理系統，包含各類報表，分析等
維護要求： 由相應設備售后專業人員定期維護。
方案優化總體思考：

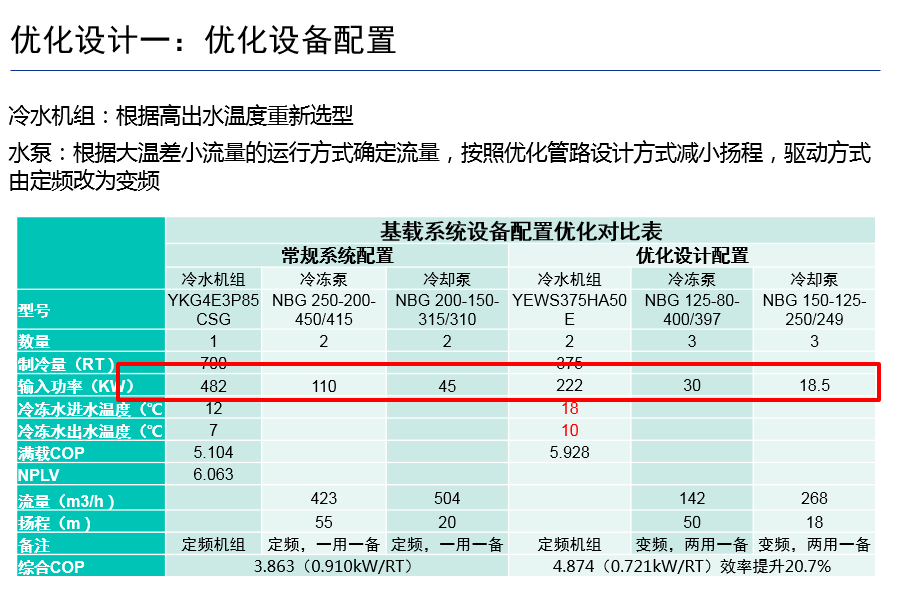

1、 提高關鍵設備能效：從全年能耗角度優化設備配置
2、 優化系統控制：從全年運行，系統的角度提高整體能效。尤其是針對本系統，子系統較多的特點，重點考慮以下各個系統的控制優化

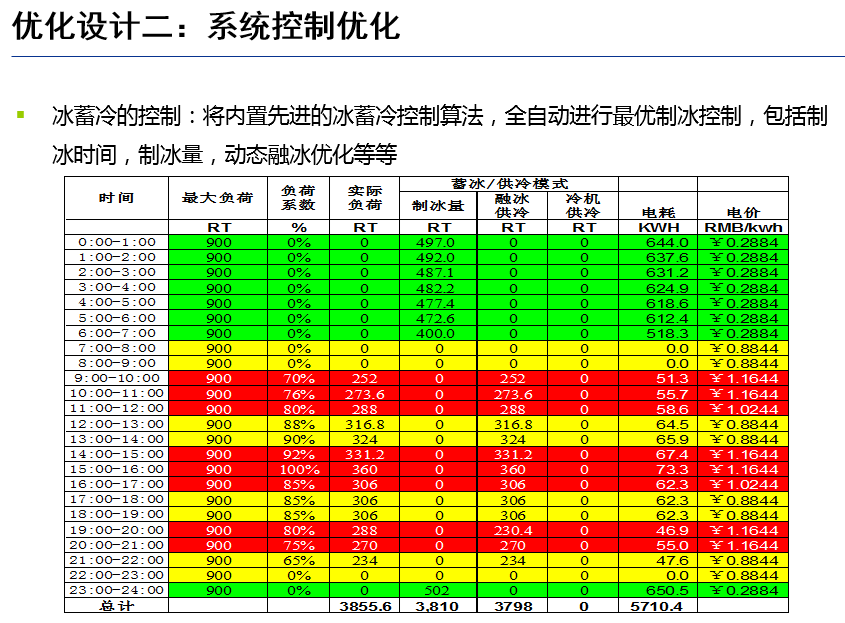

動態冰蓄冷策略?xún)?yōu)化
免費供冷策略?xún)?yōu)
回收冷卻水系統控制優化
系統總體控制優化
3、 強化系統調試：采用江森特有的72小時無間斷在線調試方式
4、 優化能源報表：包含各類能耗報表，管理報表和KPI分析
5、 優化運營維護：
無人值守，全自動運行

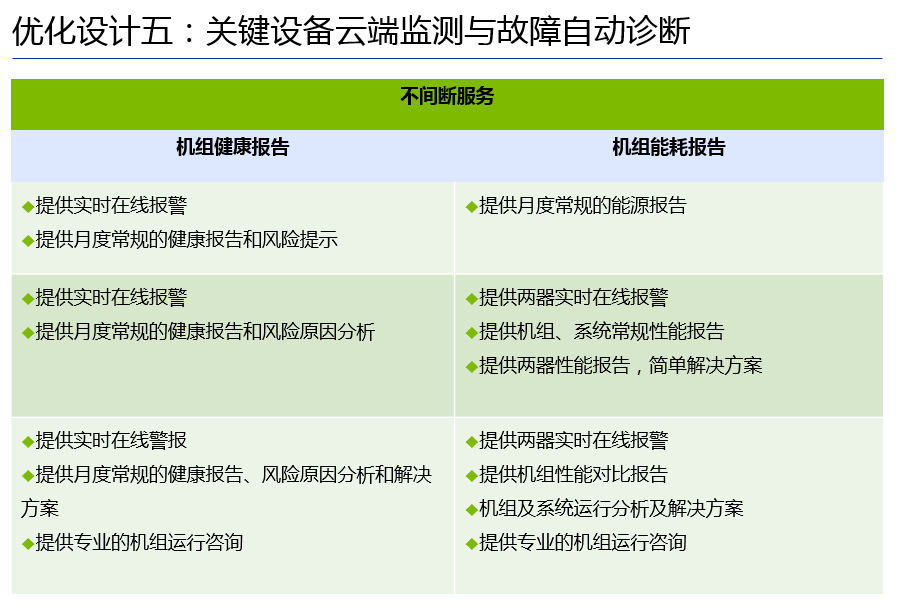

系統接入云服務中心，24小時在線監測，診斷
冷凝器在線清洗

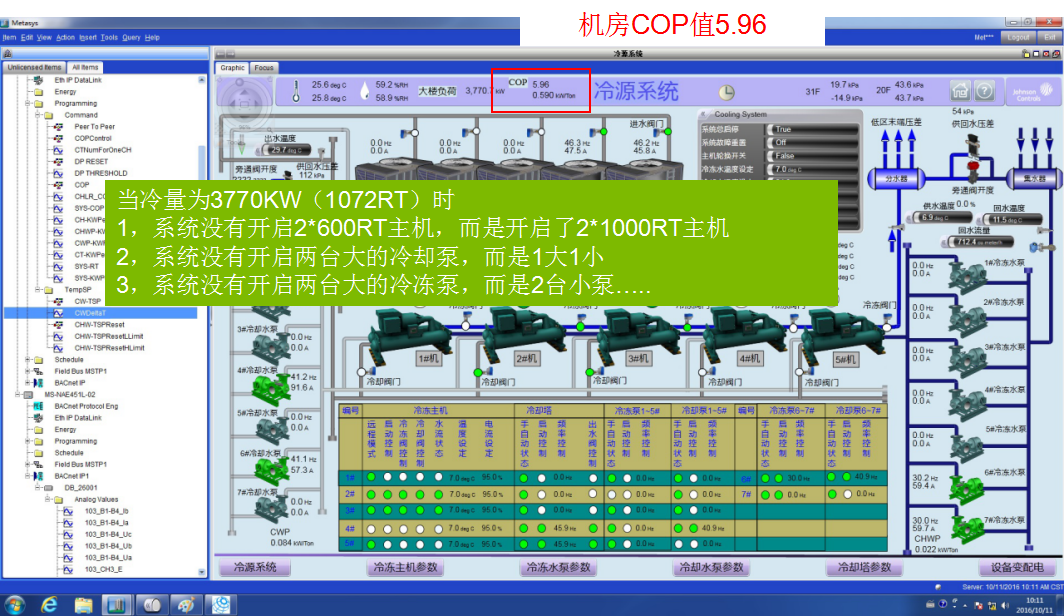

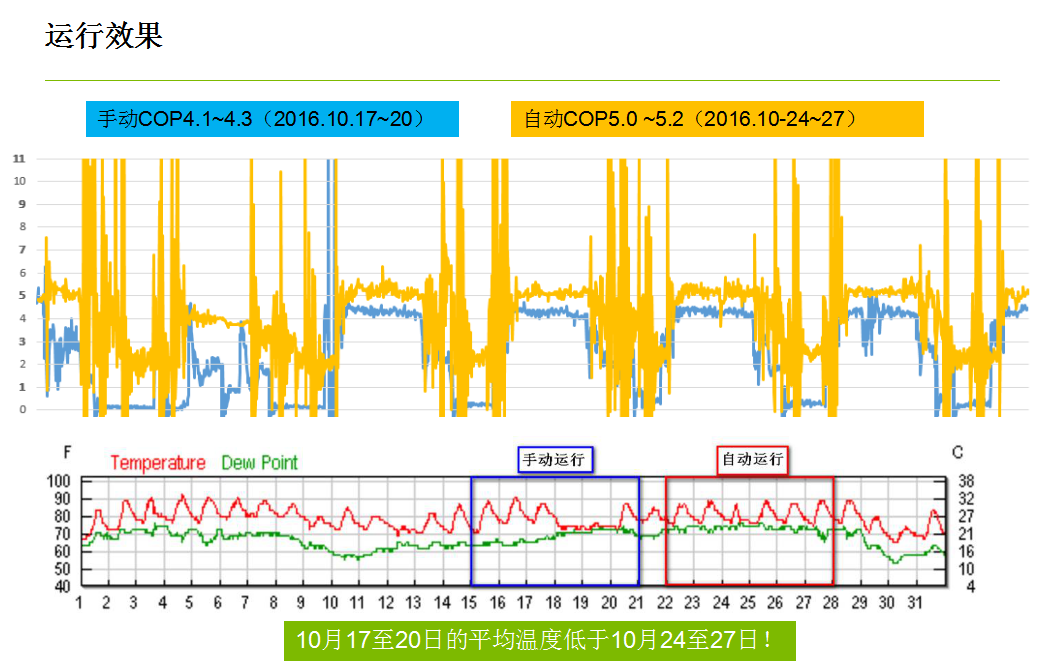

實測運行效果
